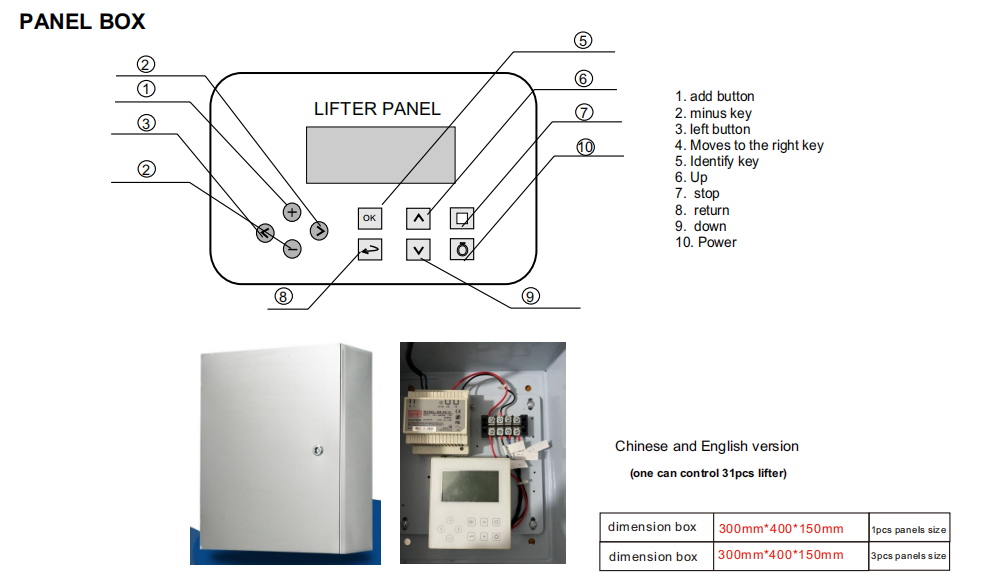

صندوق التحكم باللوحة

تعليمات تركيب لوحة التحكم:

1) يتم تثبيت خزانة تركيب لوحة التحكم المجهزة مسبقًا في موضع التركيب المحدد مسبقًا باستخدام البراغي.

2) قم بتوصيل مصدر الطاقة 220 فولت بخزانة التركيب وقم بتوصيل محول الطاقة 12 فولت (كما هو موضح في الشكل أدناه).

3) طريقة توصيل لوحة التحكم (كما هو موضح في الشكل أدناه)

4) يمكن تحديد العدد الفعلي للوحات المثبتة في صندوق لوحة التحكم بناءً على التصميم الموجود في الموقع. يجب ألا يحتوي كل صندوق لوحة على أكثر من ثلاث لوحات.

5) لا يمكن للوحة تحكم واحدة التحكم بأكثر من 31 رافعة.

6) بعد التثبيت، يجب وضع علامة على جزء الكود الخاص بالتحكم في كل لوحة لتسهيل الاستخدام في المستقبل.
